Aplikasyon rle nan èkondisyone, machin lave, ak frijidè

Èske w te janm tande yon distenk "klike" jis anvan èkondisyone ou kòmanse oswa frijidè ou a kòmanse fredi? Son sa a make moman sa a lè kontwòl rankontre pouvwa.

Son sa a se yon relè k ap travay.

Yon relè se tou senpleman yon switch ki fonksyone elektrik. Li itilize yon ti kantite kouran elektrik pou kontwole yon sikwi ki pote pi plis pouvwa.

Foto lè l sèvi avèk dwèt ou pou baskile yon ti switch sou yon panèl kontwòl. Ti aksyon sa a limen gwo limyè inondasyon pou yon estad antye. Relè a travay menm jan an.

Lide debaz sa a kondwi aparèy modèn. Aplikasyon rle nan èkondisyone, machin lave, ak frijidè montre kouman kontwòl relè aparèy entelijan vrèman travay.

Ki sa ki se yon relè?

Yon relè se fondamantalman yon switch elektwomayetik. Yon sikwi pouvwa ki ba -enèji yon ti bobin. Sa a kreye yon jaden mayetik.

Chan mayetik la rale sou yon moso metal ki rele armature. Sa lakòz gwo-kontak pouvwa swa fèmen oswa louvri. Rezilta a se konplete oswa kraze yon sikwi separe, gwo -pouvwa.

Poukisa yo enpòtan

Aparèy modèn yo sèvi ak tablo kontwòl elektwonik sansib kòm "sèvo yo." Sa yo ankadreman sikwi kouri sou vòltaj ki ba. Yo pa ka okipe gwo pouvwa pati ki nesesè yo tankou compresseurs ak motè -"misk la."

Relè ranpli espas enpòtan sa a. Yo kite sèvo ki ba-pouvwa a san danje kòmande misk gwo-pouvwa a.

Yon Aperçu Anndan

Nou pral eksplore fason rle jere operasyon konplèks nan aparèy kay ki pi enpòtan ou yo. Soti nan demaraj pwisan nan yon sistèm HVAC nan dans la atansyon nan yon machin lave ak sik yo egzak nan yon frijidè, relè yo se ewo yo enkoni ki fè li tout travay.

Kè a fre: relè HVAC

Travay ki pi difisil pou nenpòt relè lakay ou se pwobableman andedan inite deyò sistèm èkondisyone santral ou a. Relè COMPRESSOR HVAC a, souvan yo rele kontaktè, kontwole gwo kantite pouvwa ki nesesè pou kòmanse refwadisman.

Kòmanse yon gwo-Konpresè pouvwa

Kòmanse yon motè COMPRESSOR se pa tankou vire sou yon anpoul limyè. Li bezwen yon vag masiv, enstantane nan pouvwa ki rele kouran inrush.

Kouran demaraj sa a, pafwa yo rele llock-rotor amps (LRA), se anpil fwa pi wo pase sa COMPRESSOR a itilize pandan l ap kouri.

Pou egzanp, yon konpresè kay tipik 3-tòn ta ka itilize 15 ampè pandan operasyon nòmal. Men, LRA li yo ka sote nan plis pase 90 ampè pou yon ti moman li pran pou kòmanse deplase.

Yon switch regilye ta soude fèmen oswa jwenn detwi pa vag sa a. Relè COMPRESSOR a espesyalman bati pou okipe estrès elektrik sa a dè milye de fwa pandan lavi li.

Solisyon relè HVAC

Pwosesis la se yon senp, elegant sekans nan aksyon elektrik ak mayetik. Li se kè kontwòl relè aparèy nan sistèm refwadisman.

Lojik kontwòl la kòmanse nan tèmostat andedan kay la. Lè w bese anviwònman tanperati a, tèmostat la voye yon siyal ki ba -, anjeneral 24 volts AC, nan inite deyò a.

Siyal 24V sa a ale tou dwat nan bobin relè a. Bobin kouran elektrik la imedyatman kreye yon pwisan jaden mayetik.

Chan mayetik sa a rale yon plonje oswa armature. Li fizikman slams gwo -kontak vòltaj yo fèmen. Sa a se "klike" byen fò ou tande nan inite deyò a.

Avèk kontak yo fèmen, kous la fini. Segondè pouvwa vòltaj -, anjeneral 240 volts, kapab kounye a koule dirèkteman nan COMPRESSOR a ak motè fanatik kondansasyon an. Sik refwadisman an kòmanse.

Sekans sa a divize an kat etap kle:

Thermostat Apèl pou Cool → 24V siyal yo voye.

Bobin relè a enèji → Yon jaden mayetik kreye.

Gwo -Voltaj Kontak Fèmen → Son "klik" la tande.

Compressor resevwa pouvwa → sik refwadisman an kòmanse.

Wòl pwoteksyon relè a

Yon relè COMPRESSOR fè plis pase jis vire sistèm lan sou. Li se tou kle nan sikui pwoteksyon sistèm nan.

Relè travay ak pwoteksyon surcharge. Si COMPRESSOR a vin twò cho oswa trase twòp kouran pou twò lontan, yon Capteur Surcharge separe ap vwayaje. Sa a koupe siyal 24V nan bobin relè a. Bobin la pèdi pouvwa, kontak yo prentan louvri, ak pouvwa nan COMPRESSOR a imedyatman koupe. Sa a anpeche gwo domaj.

Gen kèk sistèm avanse tou ki itilize tan-relè reta. Relè espesyal sa yo anpeche COMPRESSOR a rekòmanse twò vit apre fèmen. Poz sa a pèmèt presyon nan liy refrijeran yo balanse. Li diminye souch sou COMPRESSOR a pandan pwochen demaraj la ak anpil pwolonje lavi li.

Sekrè sik la vire: relè machin pou lave

Kapasite yon machin lave pou chanje soti nan mouvman dou, tounen-ak-avan ak gwo-vitès, yon sèl-direksyon vire se yon jeni etonan. Li fè posib pa itilizasyon entelijan nan rle.

Aksyon Ajitasyon an

Pou netwaye rad byen, panyen an ak ajitatè dwe deplase nan tou de direksyon. Aksyon sa a woule fè asire w ke dlo ak detèjan rive nan twal soti nan tout ang.

Yon motè senp ki vire sèlman yon fason pa ka fè sa. Sistèm kontwòl machin lan bezwen yon fason pou ranvèse direksyon motè a lè sa nesesè. Li fè sa lè l sèvi avèk rle.

Konsepsyon sikwi ranvèse a

Pati nan entelijan nan aksyon sa a se yon sikwi ranvèse motè. Li tipikman itilize de relè (oswa yon sèl relè plis konplèks ak plizyè seri kontak).

Yon relè fè motè a vire nan direksyon goch (CW). Lòt la se pou wotasyon kont-goch (CCW). Eleman konsepsyon kle a se verrouillage la.

Yon verrouillage se yon karakteristik sekirite ki entegre nan lojik fil elektrik la. Li fè li enposib pou tou de relè yo limen an menm tan.

Eseye pouvwa yon motè nan toude direksyon yo nan yon fwa ta kreye yon kous kout dirèk. Sa a ta imedyatman detwi bobinman motè yo ak pètèt tablo kontwòl la.

Verrouillage a anpeche sa. Kous deklanchman pou relè a goch la pase nan kontak "nòmalman fèmen" (NC) nan relè kontwa--goch la, ak lòt fason alantou.

Kontak nòmalman fèmen fè elektrisite lè bobin relè a koupe. Lè bobin relè a jwenn pouvwa, kontak sa yo louvri.

Se konsa, si tablo kontwòl prensipal la voye yon siyal pou limen relè a goch, bobin li resevwa pouvwa. Kòm kontak "nòmalman louvri" li yo fèmen nan pouvwa motè a, kontak "nòmalman fèmen" li yo louvri an menm tan an. Sa a kraze chemen sikwi a nan bobin relè kontwa-goch la. Sa asire ke li pa ka vire sou, menm pa aksidan.

Sa a elegant, lojik enfayil esansyèl pou kontwòl motè san danje.

Soti nan revèy pou tonbe

Se sekans konplè a dirije pa tablo kontwòl prensipal la. Pandan sik lave a, tablo a voye kout, altène pulsasyon pouvwa nan relè a CW, Lè sa a, relè a CCW. Sa kreye mouvman dèyè-ak-avans.

Lè sik la vire kòmanse, tablo kontwòl la voye yon siyal konstan nan yon sèl relè (anjeneral relè CW). Sa a fèmen motè a nan yon direksyon wotasyon. Lè sa a, li ka pi vit epi retire dlo nan rad yo.

Gadyen chèn frèt la: rle frijidè

Yon frijidè se pa yon sèl sistèm, men se de: yon sistèm refwadisman ak yon sistèm dekonjle. De sistèm sa yo dwe travay ansanm parfe, men pa janm an menm tan. Relè yo se pati kle ki asire kowòdinasyon enpòtan sa a.

Travay prensipal la: Kòmanse relè

Tankou yon èkondisyone, COMPRESSOR yon frijidè bezwen yon kout pye pwisan pou kòmanse. Sa a se travay la nan relè a kòmanse.

Anpil frijidè modèn yo itilize yon kalite espesifik-relè eta solid ki rele yon relè PTC (Koefisyan Tanperati Pozitif). Li pa gen okenn pati k ap deplase.

Yon relè PTC se yon ti disk seramik ki gen yon pwopriyete inik. Rezistans elektrik li yo ba anpil lè li frèt, men li monte lè li chofe.

Lè tèmostat la mande pou refwadisman, pouvwa ap koule nan COMPRESSOR la. Relè PTC a, lè yo frèt, pèmèt aktyèl koule nan li nan "kòmanse likidasyon" motè a pou yon fraksyon nan yon segonn. Sa a bay pouvwa siplemantè ki nesesè pou demaraj.

Koule aktyèl sa a imedyatman chofe disk PTC la. Nan mwens pase yon segonn, rezistans li vin tèlman wo ke li efektivman koupe kouran nan likidasyon an kòmanse. "Kouri likidasyon an" kontinye ap jwenn pouvwa, kenbe COMPRESSOR a kouri san pwoblèm.

Koòdonatè Mèt la: Revèy Dekonjle

Ewo enkoni nan lojik frijidè a se revèy dekonjle a. Pati sa a se fondamantalman yon revèy ki vire dousman-ki aji kòm kontwolè prensipal pou tout aparèy la.

Revèy dekonjle a gen sèlman de eta. Li pase pifò tan li-anjeneral 8 a 12 èdtan-nan eta "Refwadisman". Lè sa a, li chanje nan eta "Dekonjle" pou yon peryòd kout, anjeneral, 20 a 30 minit.

Pandan sik refwadisman an, revèy la voye pouvwa nan tèmostat kontwòl tanperati a. Si tèmostat la santi kabinè a twò cho, li fèmen. Sa a pèmèt pouvwa koule nan relè kòmanse COMPRESSOR a ak motè fanatik evaporator la. Frijidè a refwadi jan sa nesesè.

Lè revèy entèn revèy la deside li lè pou dekonjle, li mekanikman chanje kontak li yo. Aksyon sèl sa a fè de bagay enpòtan an menm tan.

Premyèman, li konplètman dekonekte liy elektrik la ale nan tèmostat la ak kous COMPRESSOR. Sa a garanti sistèm refwadisman an pa ka kouri pandan sik la dekonjle.

Dezyèmman, li voye pouvwa nan kous aparèy chofaj dekonjle an menm tan an. Sa a pouvwa yon eleman chofaj ki sitiye tou pre bobin yo evaporateur. Li fonn nenpòt jèl ki te bati epi ki ta bloke koule lè a epi redwi efikasite refwadisman.

Kowòdinasyon sa a ka wè sou yon sik 12 èdtan:

Orè 0-11.5 (Mòd refwadisman): pouvwa a disponib nan COMPRESSOR la. Sik COMPRESSOR a sou ak koupe ki baze sou sa tèmostat la bezwen kenbe tanperati a.

Orè 11.5-12 (Mòd Dekonjle): Pouvwa nan COMPRESSOR a koupe. Pouvwa ale nan aparèy chofaj dekonjle a. COMPRESSOR a ak fanatik yo OFF, epi frijidè a an silans pandan aparèy chofaj la fonn jèl la.

Sa a eksplike poukisa frijidè ou pafwa sanble ap fèmen pou yon tan long, menm si tanperati anndan an ap monte yon ti kras. Li senpleman fè woutin dekonjle esansyèl, pre-pwograme li yo.

Bati pou dire: Demand anviwònman yo

Se pa tout relè yo menm. Anviwònman espesifik andedan yon aparèy mete egzijans inik sou konsepsyon yon relè. Sa a gen ladan tout bagay soti nan anbalaj fizik li yo nan andirans elektrik li yo. Manifakti yo dwe chwazi pati ki ka siviv ane chalè, imidite, ak vibrasyon.

Imidite ak kontaminan

Anndan yon machin lave oswa frijidè se yon anviwònman difisil. Segondè imidite se konstan. Patikil ayeryèn tankou pousyè oswa rezidi detèjan yo komen.

Kontaminan sa yo ka antre andedan yon relè mal pwoteje. Yo lakòz korozyon sou likidasyon yo bobin delika oswa kontak yo chanje kritik. Kowozyon mennen nan gwo rezistans, surchof, ak echèk evantyèlman.

Solisyon an se nan anbalaj relè a. Pandan ke kèk rle -bi jeneral yo itilize kouvèti pousye-prèv senp, relè aparèy-klas yo souvan itilize pi bon konsepsyon: plastik-sele oswa epoksidik-anbalaj sele.

Nan yon relè sele, tout mekanis entèn la konplètman fèmen nan yon blòk solid nan plastik oswa résine epoksidik. Sa kreye yon baryè inpénétrabl. Li fè relè a iminitè kont imidite ak kontaminan, asire sèvis long ak serye nan kondisyon mouye.

Vibration ak chòk

Konpresè ak motè pa jis kouri; yo vibre. Demaraj la nan yon COMPRESSOR voye yon sekous nan sistèm nan. Sik vire gwo -vitès yon machin lave kreye vibrasyon konstan, enpòtan.

Estrès mekanik sa a ka touye yon relè fragile. Li ka lakòz "kontak chatter," kote kontak yo rebondi ak arc. Oswa li ka mennen nan pati entèn kraze sou tan.

Relè ki fèt pou aplikasyon sa yo gen konstriksyon solid. Yo te ranfòse estrikti entèn yo. Yo fèt pou yo byen monte, swa soude byen fèm sou yon tablo sikwi enprime (PCB) oswa boulonnen dirèkteman nan ankadreman aparèy la pou kenbe tèt ak souke konstan.

Estrès elektrik

Chak fwa yon relè chanje sou yon motè, kontak li yo fè fas a gwo estrès elektrik. Kouran inrush nan yon sistèm HVAC oswa frijidè kreye yon gwo arc elektrik kòm kontak yo fèmen.

Lè w koupe yon chaj endiktif tankou yon motè, sa tou kreye yon "back-EMF" pike vòltaj. Sa lakòz yon lòt arc kòm kontak yo louvri. Chak arc se tankou yon ti kout zèklè, vaporize yon kantite mikwoskopik nan materyèl kontak la.

Plis pase dè milye de sik, ewozyon sa a ka mete desann kontak yo jiskaske yo echwe. Solisyon an gen de pati: evalyasyon lavi elektrik ak materyèl kontak.

Relè yo evalye pou yon "lavi elektrik" espesifik, tankou 100,000 sik nan yon chaj rezistan 30-amp. Manifakti yo chwazi yon relè ak yon evalyasyon lavi ki depase kantite sik yo espere pandan tout lavi aparèy la.

Materyèl kontak tèt li tou kritik. Olye de kwiv pi bon kalite, gwo -rele aparèy estrès itilize alyaj avanse ajan, tankou Silver Tin Oxide (AgSnO2). Materyèl sa a se eksepsyonèlman rezistan a ewozyon arc ak transfè materyèl. Li asire kontak yo rete pwòp ak kondiktif pou ane nan sèvis.

Rekonèt siy yo: Depanaj

Konprann sa rle fè se premye etap la. Rekonèt siy yo nan yon relè echèk se pwochen an. Konesans sa a ka ede w fè dyagnostik yon pwoblèm epi kominike pi byen ak yon teknisyen.

Sentòm Echèk Komen

Echèk relè anjeneral parèt nan kèk fason diferan.

Yon sentòm komen se tande "klik la" men pa resevwa okenn aksyon. Komisyon Konsèy la voye siyal li yo ak bobin relè a enèji, men motè a oswa COMPRESSOR pa kòmanse. Sa a souvan vle di kontak entèn yo tèlman chire oswa boule ke yo pa ka fè pouvwa ankò.

Nan lòt men an, ou ta ka tande pa gen okenn "klike" nan tout. Si eleman an sipoze limen men pa gen okenn son nan relè a, bobin entèn li ka boule. Li pa kapab ankò kreye chan mayetik pou fèmen kontak yo.

Yon sentòm ki pi danjere se yon eleman ki pa pral fèmen. Sa vle di kontak relè yo te soude ansanm pa yon arc elektrik. Yo ap kole nan pozisyon an fèmen, bay pouvwa konstan menm lè tablo kontwòl la ap di li sispann.

Ou ta ka tande tou yon bri rapid oswa buz soti nan relè a. Sa a souvan montre yon pwoblèm ak vòltaj kontwòl la twò ba pou kenbe byen fèm relè a fèmen. Oswa li ka yon siy nan yon bobin relè echèk tèt li.

Finalman, yon enspeksyon vizyèl ka revele. Mak boule evidan, yon ka plastik ki fonn oswa anfle, oswa yon sant lafimen alantou relè a se siy klè nan yon echèk kritik.

Yon atitid dyagnostik

Nou souvan wè ka kote yon frijidè COMPRESSOR pa pral kòmanse. Premye etap la se toujou koute ak anpil atansyon lè li sipoze limen.

Si ou tande yon distenk "klike" ki te swiv pa yon "buz" pou kèk segond, Lè sa a, yon lòt "klike" kòm li fèmen, ki fòtman sijere yon pwoblèm nan relè a kòmanse ak konbinezon pwoteksyon surcharge. Li se pwobableman pa yon COMPRESSOR defo tèt li. Tès koute senp sa a ka sove anpil tan dyagnostik.

Sekirite dwe toujou vin premye. Anvan ou eseye nenpòt enspeksyon vizyèl oswa tès, ou dwe deploge aparèy la nan sous pouvwa li. Se gwo vòltaj prezan andedan machin sa yo epi li trè danjere.

Pandan ke idantifye yon relè move ka senp pou yon amater brikoleur, ranplase li ka konplèks. Relè ki soude dirèkteman sou yon tablo kontwòl prensipal bezwen zouti espesyal ak ladrès pou ranplase san yo pa domaje tablo a. Nan ka sa yo, travay la pi bon kite yon teknisyen ki kalifye.

Konklizyon: Wòl endispansab la

Soti nan fòs brital ki nesesè pou kòmanse yon èkondisyone rive nan kowòdinasyon konplike ak kwonometre andedan yon frijidè, relè yo se eleman kle ki tradui kòmandman ki ba-pouvwa a nan aksyon gwo-pouvwa.

Yo okipe gwo kouran kouran nan sistèm HVAC. Yo egzekite lojik ranvèse-motè entelijan nan machin lave yo. Yo sèvi kòm koòdonatè mèt pou sik refwadisman ak dekonjle nan frijidè yo.

Yo se byen lwen plis pase switch senp. Aplikasyon rle nan aparèy modèn montre konsepsyon elektrik entelijan, efikas ak san danje.

Konpozan enb, kache sa yo esansyèl pou efikasite, sekirite, ak lonjevite machin nou depann sou chak jou. Yo se enablers yo trankil nan konvenyans modèn.

Ki rezon ki fè pwodiksyon vòltaj la se 0 apre relè a fèmen?

Solisyon ak prevansyon adezyon kontak relè - Gid konplè 2025

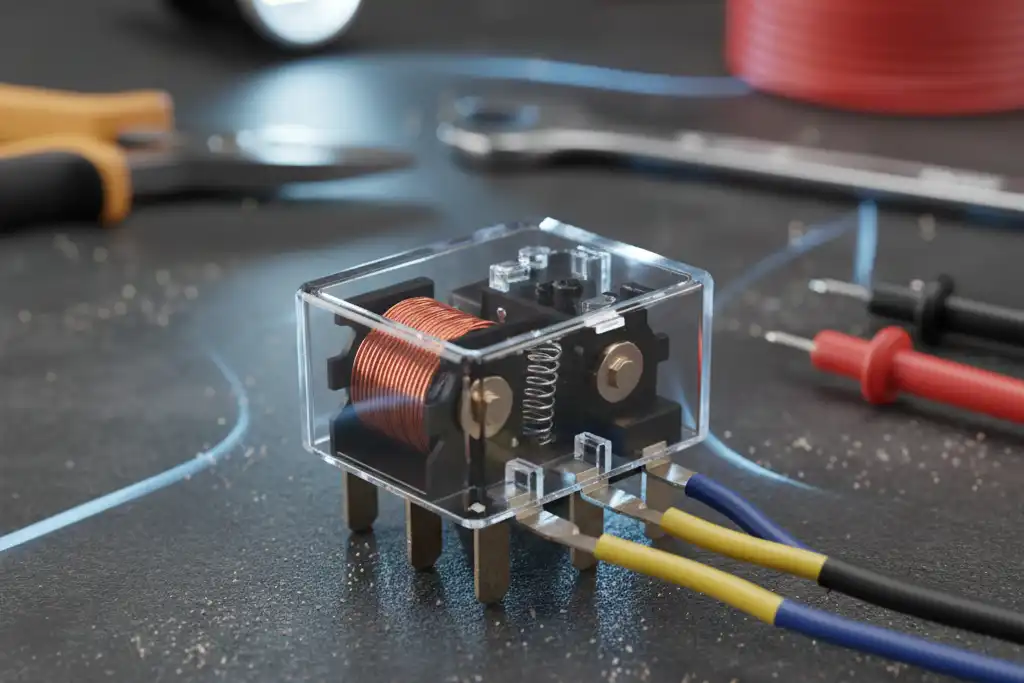

Wòl rle nan sistèm ekleraj otomobil yo eksplike
