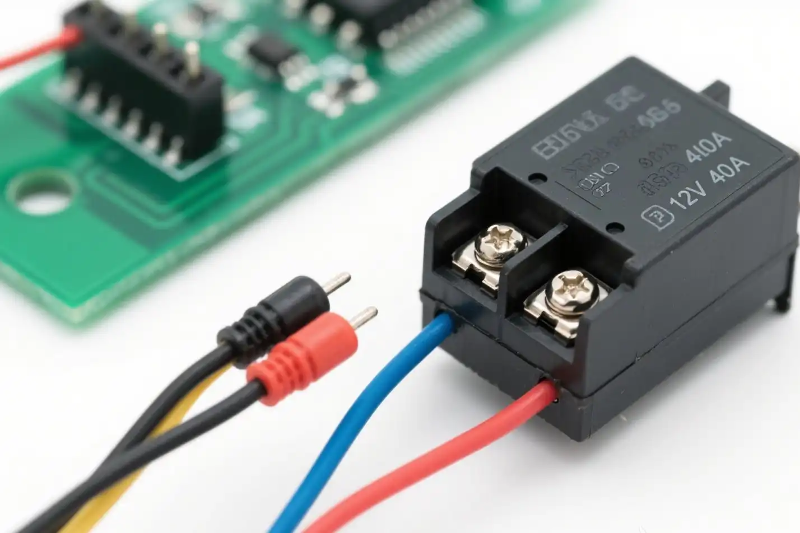

A 12v 40a relèse ti men trè itil. Li travay kòm yon switch elektrik. Li pèmèt ou kontwole aparèy fò tankou limyè devan oswa fanatik lè l sèvi avèk yon siyal fèb. Sa a pwoteje switch frajil ak kenbe sistèm elektrik machin ou an san danje.
Poukisa li se konsa serye?
Yon relè ka okipe jiska40 ampsnan aktyèl la. Li travay nan tanperati ki soti nan -40 degre nan +85 degre, fè li gwo pou machin. Li dire lontan, ak 10 milyon sik mekanikman ak 50, 000 sik elektrik.
Fil yon relè, ou bezwen yon bagay kèk. Men sa yo enkli relè a, fil nan gwosè dwat la, ak konektè. Fil elektrik li kòrèkteman trè enpòtan. Li kenbe bagay sa yo an sekirite, evite domaj, epi fè sèten machin ou travay byen.
Takeaways kle
-
Yon relè 12V 40A travay tankou yon switch. Li pèmèt ou kontwole gwo aparèy lè l sèvi avèk yon ti siyal. Sa ede pwoteje pati elektrik machin ou an.
-
-
Jwenn zouti tankou strippers fil, tep, ak yon tournevis premye. Sa yo pral fè fil elektrik pi fasil ak pi vit.
-
-
Toujou chwazi gwosè a fil dwat pou relè a. Sèvi ak 10 AWG pou fil kout ak 8 AWG pou moun ki long. Sa a sispann fil soti nan ap resevwa twò cho.
-
-
Vlope tout koneksyon ak tep ak tès relè a. Sèvi ak yon multimeter yo tcheke si li travay anvan vire l 'sou.
-
-
Tcheke broch yo ak baz de fwa. Sa a evite erè ki sispann relè a nan travay.

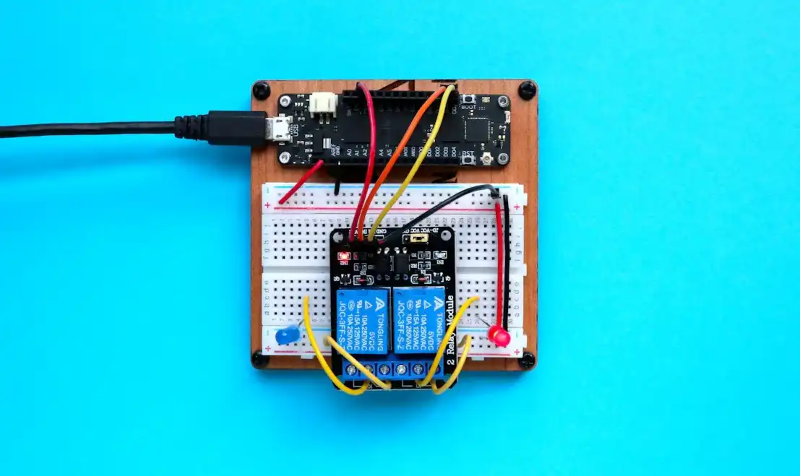

Zouti ak materyèl pou fil elektrik
Anvan fil elektrik yon relè 12V 40A, ranmase zouti ou ak materyèl. Èske w gen tout bagay pare fè travay la pi fasil ak pi an sekirite.
Zouti ou pral bezwen
Ou bezwen zouti senp pou fil relè a kòrèkteman. Zouti sa yo fasil pou jwenn epi ede fè koneksyon an sekirite:
-
Fil Strippers: Wete kouvèti plastik la nan fil.
-
-
Tep elektrik: Vlope koneksyon kenbe yo an sekirite.
-
-
Tounavis: Sere vis sou mon oswa tèminal.
-
-
Koupe fil: Koupe fil nan gwosè dwat la.
-
Zouti sa yo ede ou travay pi vit epi fè koneksyon pwòp.
Materyèl pou fil elektrik relè a
Ou pral bezwen tou kèk materyèl ranpli fil elektrik la:
-
12v 40a relè: Sa a se pati prensipal la ou pral konekte.
-
-
Fil: Chwazi fil ki matche ak aktyèl la bezwen sikwi ou.
-
-
Konektè: Sèvi ak spade oswa konektè bag pou koneksyon fò.
-
-
Plon ak detantè: Pwoteje kous la soti nan twòp aktyèl.
-
-
Monte pyès ki nan konpitè: Kenbe relè a byen fèm nan plas li.
-
Bon kalite materyèl anpeche pwoblèm pita sou.
Konsèy sekirite yo sonje
Sekirite enpòtan anpil lè w ap travay ak pati elektrik yo. Swiv konsèy sa yo pou yo rete an sekirite:
|
Problèm |
Solisyon |
|---|---|
|
Koneksyon ki lach |
Sere koneksyon yo sispann surchof oswa lòt danje. |
|
Echèk relè |
Konnen ke solid-eta rle ka echwe ak lakòz dife. |
|
Prevansyon chòk |
Pa manyen terminaux mache pou evite chòk elektrik. |
Tcheke tout koneksyon anvan ou vire sou kous la. Travay nan yon zòn sèk, klere pou fè pou evite aksidan.
Sèvi ak zouti yo dwa, materyèl, ak etap sekirite ap ede ou fil relè ou avèk siksè.
Konprann relè a 12v 40A
Fil yon12V 40A relè, ou dwe konnen ki jan li fonksyone. Se pou nou senplifye li etap pa etap.
Konfigirasyon PIN ak fonksyon
A 12v 40a relègen broch ak travay espesifik. Konnen sa yo ede ou fil li dwat. Isit la nan yon gid ki senp:
|
Estasyon |
Fonksyone |
|---|---|
|
85 |
Konekte nan switch la (opinyon kontwòl) |
|
86 |
Konekte sou tè (tèminal negatif) |
|
30 |
Konekte sou ekipman pou pouvwa a (tèminal pozitif) |
|
87 |
Konekte nan chaj la wo-aktyèl (egzanp, limyè, fanatik) |
|
87a |
Itilize pou operasyon nòmalman fèmen (si ou vle) |
Broch 85 ak 86 kontwole relè a. Pins 30 ak 87 okipe pouvwa a. Si gen yon PIN 87A, li kenbe sikwi a fèmen jiskaske relè a vire sou. Pifò machin itilize PIN 87 pou nòmalman louvri (pa gen okenn) dispozisyon.
Ide:Tcheke dyagram PIN la sou relè ou. Etikèt yo ka varye selon manifakti a.
Kontwòl Awondisman vs.
Yon relè gen de pati prensipal: kous la kontwòl ak kous la chaj. Konnen diferans lan ede ou fil li san danje.
-
Kontwòl sikwi (broch 85 ak 86):
-
Pati sa a sèvi ak ki ba aktyèl yo aktive relè a. Voye 12V pou PIN 85 Pouvwa bobin relè a. PIN 86 konekte nan tè a ranpli kous la. -
-
Chaj Awondisman (broch 30 ak 87):
-
Pati sa a pouvwa aparèy la, tankou yon fanatik oswa limyè. Lè sikwi a kontwòl aktive, li konekte broch 30 ak 87. Sa a pèmèt segondè koule aktyèl nan aparèy ou an. -
Panse a sikwi a kontwòl kòm "switch la" ak kous la chaj kòm "sous la pouvwa." Sa a konfigirasyon pwoteje switch soti nan surchof oswa kraze.
Chwazi kalib fil ki kòrèk la
Sèvi ak gwosè a fil dwat enpòtan pou sekirite. Yon relè 12V 40A manch segondè aktyèl, se konsa fil yo dwe epè ase. Fil mens ka chofe oswa lakòz dife. Men sa yo konnen:
-
Poukisa gwosè fil enpòtan:
Fil mens pa ka okipe segondè aktyèl. Yo ka fonn oswa kenbe dife. Pou yon relè 40A, sèvi ak fil ki pote omwen 40 amps. -
-
Ki jan yo chwazi gwosè dwat la:
-
Pou fil kout (anba 3 pye), sèvi ak 10 AWG.
-
-
Pou pi lontan fil, sèvi ak 8 AWG pou fè pou evite gout vòltaj.
-
-
Kenbe vòltaj gout anba a0.36Vnan yon sistèm 12V.
-
-
-
Ide Pro:Pi gwo fil yo pi an sekirite pase pi piti yo menm. Yo anpeche surchof ak travay pi byen.
-
Remak:Kèk rle modèn, tankou laViair 40 amp lou devwa relè twous, gen pwoteksyon vag ak rezistans Vibration. Karakteristik sa yo fè yo pi an sekirite ak plis serye pou machin ak machin.
Pa aprann sou wòl PIN, sikui, ak gwosè fil, ou pral pare yo fil relè ou byen.
Ki jan yo fil yon relè: etap-pa-etap gid
Fil elektrik yon relè 12v 40A ta ka sanble difisil nan premye, men li la aktyèlman trè senp lè ou kraze li desann nan etap. Swiv gid sa a, epi ou pral gen relè ou branche ak ap travay nan pa gen tan.
Etap 1: Konekte sikwi a kontwòl (broch 85 ak 86)
Awondisman kontwòl la se kè relè a. Li nan sa ki aktive relè a ak pèmèt li fè travay li yo. Pou kòmanse, lokalize broch 85 ak 86 sou relè ou. Sa yo se tèminal yo deklanche ki kontwole bobin relè a.
Men ki jan yo konekte yo:
-
Pran yon fil epi konekte PIN 85 sou bò pozitif nan switch kontwòl ou oswa sous pouvwa. Sa a ta ka yon switch activer oswa nenpòt ki lòt aparèy kontwòl ba-aktyèl.
-
-
Konekte PIN 86 nan yon bon pwen tè sou machin ou. Sa konplete sikwi kontwòl la.
-
Ide:Asire w ke koneksyon yo sere ak sekirite. Koneksyon ki lach ka lakòz relè a fonksyone byen oswa pa travay nan tout.
Lè ou voye vòltaj nan sikwi a kontwòl, bobin relè a vin kouran ladan yo. Sa kreye yon jaden mayetik ki rale switch entèn la, sa ki pèmèt aktyèl koule nan kous la chaj. Joli fre, dwa?
Etap 2: fil elektrik sikwi a chaj (broch 30 ak 87)
Koulye a, li lè yo fil sikwi a chaj. Sa a se kote relè a okipe leve a lou pa alimante aparèy segondè-aktyèl ou a, tankou dirije lightbars oswa fanatik.Broch 30 ak 87se jwè kle yo isit la.
Swiv etap sa yo:
-
Konekte PIN 30 nan bò pozitif nan batri ou a oswa yon sous pouvwa chanje. Sèvi ak yon plon nan koneksyon sa a pwoteje kous la soti nan surkutan.
-
-
Konekte PIN 87 ak tèminal pozitif aparèy ou an, tankou limyè ki ap dirije yo.
-
Isit la nan yon tab referans rapid ede ou sonje fonksyon yo nan broch sa yo:
|
Zepeng |
Deskripsyon fonksyon |
|---|---|
|
30 |
Konekte sou bò pozitif nan batri a oswa yon sous pouvwa chanje pou limyè a ki ap dirije. |
|
87 |
Konekte sou bò pozitif nan limyè yo ki ap dirije. |
Remak:Toujou itilize kalib fil ki kòrèk la pou koneksyon sa yo. Pou yon relè 12V 40A, fil yo ta dwe okipe omwen 40 amps yo anpeche surchof oswa vòltaj gout.
Lè sikwi a kontwòl aktive, relè a konekte broch 30 ak 87. Sa a pèmèt segondè aktyèl koule nan kous la chaj, alimante aparèy ou an san danje epi avèk efikasite.
Etap 3: Sere koneksyon ak tès relè a
Yon fwa tout fil yo konekte, li lè pou jwenn tout bagay epi teste travay ou. Men sa ou bezwen fè:
-
Sèvi ak tep elektrik oswa chalè retresi tib yo izolasyon tout koneksyon. Sa a anpeche sikui kout ak kenbe fil elektrik ou an sekirite.
-
-
Monte relè a byen lè l sèvi avèk pyès ki nan konpitè yo bay la. Yon relè ki lach ka lakòz vibrasyon, ki ta ka domaje koneksyon yo sou tan.
-
Teste relè a pa vire sou switch la kontwòl. Si tout bagay se branche kòrèkteman, aparèy ou an ta dwe pouvwa sou san okenn pwoblèm.
-
Ide Pro:Si relè a pa travay, doub-tcheke koneksyon ou. Sèvi ak yon multimeter pou teste pou kontinwite ak asire vòltaj la rive broch yo kòrèk.
Pa swiv etap sa yo, ou pral konnen ki jan yo fil yon relè byen. Li se yon pwosesis senp ki asire aparèy ou travay san danje ak fiable.
Erè komen ak depanaj
Fil elektrik yon12V 40A relèka pafwa ale mal. Erè rive, men yo ap fasil ranje si ou konnen ki sa yo tcheke. Se pou nou gade nan pwoblèm komen ak ki jan yo rezoud yo.
Evite koneksyon PIN mal
Yon erè komen se konekte fil ak broch yo mal. Sa rive si enstriksyon yo klè oswa dyagram nan PIN se mal. Pou anpeche sa a:
-
Tcheke etikèt PIN yo sou relè ou. Pins 85 ak 86 se pou kontwòl, pandan y ap broch 30 ak 87 okipe chay la.
-
-
Gade nan fich la oswa dyagram relè a pou konsèy. Si si, revize li ankò ak anpil atansyon.
-
Yon lòt pwoblèm pa konprann ki jan relè a ap travay. Pou egzanp, gen kèk bliye ke vòltaj apwopriye ak baz yo bezwen. Toujou asire PIN 86 chita byen pou evite pwoblèm.
Ide:Si relè a pa travay, tcheke koneksyon yo PIN premye. Yon ti erè isit la ka sispann kous la.
Jwenn ak repare pwoblèm fil elektrik
Pwoblèm fil elektrik yo ka difisil, men yo souvan ki te koze pa pwoblèm komen:
-
Koneksyon tè pòvchasi a. Sa ka sispann relè a nan travay.
-
-
Konektè koroz. Pousyè ak imidite ka lakòz korozyon, diminye konduktiviti.
-
Pou ranje sa yo:
-
Enspekte tout pwen tè yo epi netwaye yo si sa nesesè. Sèvi ak papye oswa yon bwòs fil yo retire rouye oswa pousyè tè.
-
-
Tcheke konektè ak fil pou domaj. Ranplase nenpòt pati defo.
-
Isit la nan yon tab rapid ede rézoudr pwoblèm fil elektrik:
|
Sijè |
Deskripsyon |
|---|---|
|
Aprann sou pwoblèm tankou lakou move ak ki jan yo ranje yo. |
|
|
Idantifye siy echèk relè |
Pwoblèm plas tankou surchof oswa operasyon tanzantan bonè. |
|
Brikoleur fikse ak èd pwofesyonèl |
Konnen ki lè yo fikse li tèt ou oswa rele yon pwofesyonèl. |
Tès relè a ak yon multimeter
Si pwoblèm yo pèsiste, sèvi ak yon multimeter pou teste relè a. Men ki jan:
-
Mete multimeter a kontinwite oswa mòd rezistans.
-
-
Teste sikwi kontwòl la (broch 85 ak 86). Lè yo aplike vòltaj, multimeter a ta dwe montre kontinwite.
-
-
Tcheke kous la chaj (broch 30 ak 87). Lè se relè a aktive, ta dwe gen kontinwite ant broch sa yo.
-
Ide Pro:Si pa gen okenn kontinwite, relè a ta ka kase. Ranplase li nan ranje pwoblèm nan.
Pa swiv etap sa yo, ou ka jwenn ak ranje pi fò pwoblèm relè. Depanaj pran tan men asire konfigirasyon ou travay byen.
Fil elektrik yon relè se pi senp pase sa li sanble. Ou kounye a konnen ki jan yo konekte kontwòl la ak chaj sikwi etap pa etap. Apre règleman sekirite yo, tankou lè l sèvi avèk gwosè a fil kòrèk ak sere koneksyon, fè konfigirasyon ou an sekirite ak sérieux.
Tcheke tout koneksyon de fwa anvan ou vire sou pouvwa a. Yon fil ki lach oswa yon koneksyon mal ka lakòz pwoblèm. Ale tou dousman epi revize chak etap ak anpil atansyon.
Lè wap fè tès la, sèvi ak yon multimeter pou asire ke tout bagay mache byen. Sa a ede konfime relè ou kouri san pwoblèm ak pouvwa aparèy ou byen. Avèk swen ak konsantre, ou pral kreye yon konfigirasyon ki travay byen ak dire lontan.
FAQ
Ki sa yon relè fè nan yon machin?
Yon relè travay tankou yon switch. Li kontwole aparèy fò, tankou limyè devan oswa fanatik, lè l sèvi avèk yon siyal fèb. Sa a kenbe sistèm elektrik machin ou an san danje.
Èske mwen ka itilize nenpòt gwosè fil pou yon relè?
Non, ou bezwen gwosè fil dwat la. Pou yon relè 12V 40A, sèvi ak 10 AWG pou fil kout. Sèvi ak 8 AWG pou pi long fil yo sispann surchof.
Kouman mwen ka tcheke si relè mwen an ap travay?
Sèvi ak yon multimeter pou teste li. Aplike vòltaj nan broch 85 ak 86. Si relè a ap travay, broch 30 ak 87 ap montre kontinwite.
Poukisa baz enpòtan pou yon relè?
Baz fini sikwi a kontwòl. Li ede travay la relè kòrèkteman. San yo pa baz, relè a pa pral aktive, ak aparèy ou an pa pral vire sou.
Èske yon sèl relè kontwole anpil aparèy?
Yes, men pa depase limit aktyèl relè a. Sèvi ak rle separe pou aparèy gwo pou fè pou evite domaj oswa twòp chaj.
