Eksplike fonksyon an nan sipò relè pou débutan

Sipè relè kite ou konekte ak kontwole aparèy elektrik avèk fasilite. Ou ka panse a yo kòm moun ki gen espesyal ki fè li senp yo ploge nan yon relè, jis tankou ou sèvi ak yon priz pou yon anpoul limyè. Sipò relè ede ou evite fil elektrik difisil ak kenbe pwojè ou pi an sekirite. Anpil débutan kòmanse ak yon sèl poto oswa doub poto relè sipò, men ou ka wè tou trip ak kat kalite poto.

Takeaways kle

Sipò relè kenbe rle nan plas epi ede ou konekte yo fasil. Ou pa bezwen sèvi ak soude.

Yo kenbe fil pwòp epi san danje. Ou ka chanje rle byen vit. Sa a ekonomize tan ak sispann erè.

Chwazi kalite a priz dwa ak materyèl pou pwojè ou a. Reflechi sou sa ki pwojè ou bezwen ak ki kote li pral itilize.

Toujou swiv règleman sekirite yo. Fèmen pouvwa a epi tcheke fil yo sispann chòk ak domaj.

Sipò relè ede ou kontwole aparèy pi byen. Yo pwoteje sikui yo epi fè fixing bagay sa yo fasil epi vit.

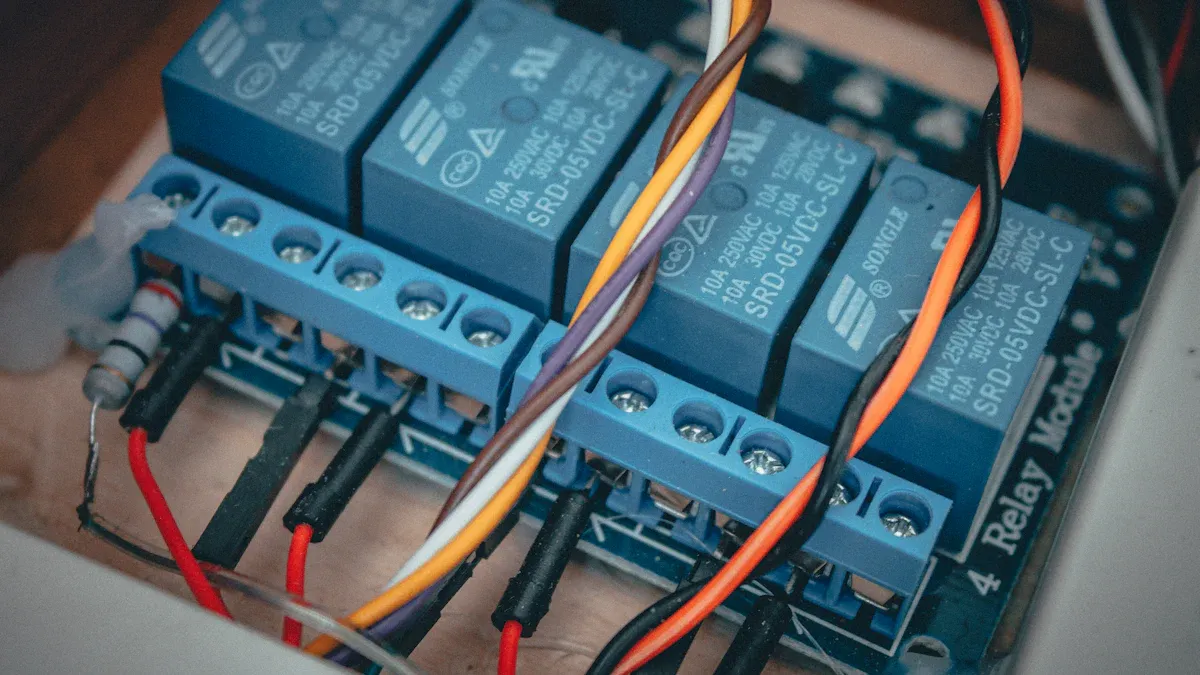

Relay Sockets Apèsi sou lekòl la

Ki sa ki Sockets relè

Sipò relè kenbe rle nan plas nan sikui. Yo aji tankou yon baz pou relè a epi konekte li nan pwojè ou a. Sipò relè fè li senp yo mete nan, pran soti, oswa chèk rle. Ou pa bezwen dezòd ak fil elektrik chak fwa. Yo ba ou yon fason ki san danje yo konekte broch relè a nan tablo a oswa fil.

Ide:Sipò relè sispann koneksyon ki lach. Yo ede kenbe pwojè ou an sekirite ak pwòp.

Sockets relè fè anpil travay enpòtan nan sikui:

Yo bay yon baz fiks sou mòn relè a.

Yo asire w ke relè a konekte byen nan tablo a.

Yo anfòm kalite relè a ak gwosè pou li travay dwat.

Yo ede ou chwazi pi bon priz la pou pwojè ou a.

Yo kenbe sistèm ou an ap travay byen pou yon tan long.

Yo fè li fasil yo mete nan, chanje, oswa ranje rle.

Yo kite ou tcheke pou pwoblèm tankou rouye oswa fil ki lach.

Karakteristik kle yo

Relè sipò gen karakteristik ki ede débutan:

Ploge - nan desen kite ou chanje rle vit. Ou pa bezwen soude, kidonk ou fè mwens erè.

Pati bloke kenbe rle sere. Sa a sispann yo soti nan ap vini ki lach pa aksidan.

Kalite Mount Panel itilize vis oswa klip. Sa fè relè chanje rapid ak senp.

Pouse - nan tèminal kite ou ajoute fil san zouti. Jis pouse fil la nan kranpon an.

Tèminal vis yo fasil pou itilize epi kenbe fil sere. Sa a bon si pwojè ou a deplase oswa tranbl.

Etikèt klè montre kote fil ale. Sa a ede ou mete kanpe pi vit.

Gen kèk sipò ki gen tach tès oswa limyè ki ap dirije. Sa yo ede ou wè si relè a ap travay.

Matche layout PIN relè a ak evalyasyon kenbe pwojè ou an sekirite ak travay.

Remak:Toujou gade etikèt priz la ak evalyasyon anvan ou konekte relè ou.

Kalite ak materyèl

Sockets relè vini nan anpil kalite epi sèvi ak diferan materyèl. Ou ka jwenn sipò pou panno, ray DIN, oswa PCBs. Chak kalite gen pwòp pwen bon li yo pou ki jan ou enstale epi sèvi ak li.

Sockets relè itilize diferan materyèl pou fòs, sekirite, ak kouman yo travay:

Kuiv: Itilize pou kontak. Li pote elektrisite byen epi yo pa rouye fasil.

Plastik: Itilize pou izolasyon. Plastik yo se limyè, bendy, epi yo sispann chòk elektrik.

Alyaj metal: Sa yo melanje fòs ak bon koule elektrisite. Yo travay byen nan kote cho oswa difisil.

Tablo: Materyèl komen nan sipò relè

Reflechi sou ki kote ou pral sèvi ak priz relè ou anvan ou chwazi youn. DIN Rail Sockets yo se gwo pou faktori yo. Yo se fò ak fasil yo mete nan. Panel Mount Sockets anfòm nan ti espas epi rete mete. PCB Mount Sockets yo pi bon pou ti elektwonik. Kalite a dwa ak materyèl ede priz relè ou dènye ak travay pi byen.

Ki jan sipò relè travay

Koneksyon elektrik

Lè ou itilize sipò pou relè, ou fè konekte rle sikwi pi fasil. Sokèt la aji kòm yon pon ant relè a ak kous ou an. Ou pa bezwen soude relè a dirèkteman nan tablo a. Olye de sa, ou ploge relè a nan priz la, ak Lè sa a, konekte fil nan tèminal yo priz la.

Isit la se yon etap - pa - gid etap konekte yon priz relè nan yon relè ak yon sikwi:

Idantifye tèminal yo relè. Jwenn tèminal yo bobin (pou vòltaj opinyon) ak tèminal yo kontak (pou aparèy la ou vle kontwole).

Separe sikwi a kontwòl soti nan kous la chaj. Awondisman nan kontwòl sèvi ak pouvwa ki ba yo aktive relè a. Awondisman nan chaj pote pi wo pouvwa nan aparèy la.

Konekte tèminal yo bobin nan sikwi a kontwòl. Asire ou ke ou matche ak polarite a si sa nesesè.

Konekte tèminal kontak yo nan kous la chaj. Sèvi ak kontak ki kòrèk yo, tankou nòmalman louvri, pou kontwole aparèy ou an.

Add pati pwoteksyon. Mete yon dyòd atravè tèminal yo bobin yo sispann Spikes vòltaj. Sèvi ak yon plon nan kous la chaj yo anpeche domaj nan twòp aktyèl.

Ide:Toujou tcheke ke se priz la relè byen fèm fiks ak broch yo relè yo mete kòrèkteman. Sa a ede anpeche koneksyon ki lach ak kenbe pwojè ou an sekirite.

Erè komen pandan koneksyon gen ladan kontak pòv soti nan pousyè tè oswa korozyon, broch ki lach soti nan ensèsyon kòrèk, ak aje nan materyèl la priz. Ou ka evite pwoblèm sa yo pa netwaye priz la, tcheke broch yo, ak ranplase sipò fin vye granmoun lè sa nesesè.

Relè sipò nan sikui

Sipò relè jwe yon wòl kle nan oblije chanje sikwi. Yo kite ou kontwole segondè - aparèy pouvwa ak yon ba - siyal pouvwa. Imajine yon priz relè kòm yon pòtay. Lè ou voye yon ti aktyèl nan bobin nan relè, priz la ede pase siyal sa a nan relè a. Relè a Lè sa a, fèmen kontak li yo, sa ki pèmèt yon pi gwo kouran koule nan aparèy ou an, tankou yon lanp oswa motè.

Men ki jan mekanis la oblije chanje nan yon senp 4-PIN relè priz:

Aplike vòltaj pozitif nan PIN 86. Sa a dinamize bobin nan relè.

Bobin lan kreye yon jaden mayetik. Sa a rale kontak yo relè fèmen.

Lè kontak yo fèmen, PIN 30 konekte nan PIN 87. Kouran koule nan aparèy ou an.

Ou kapab kounye a kontwole yon segondè - aparèy aktyèl ak yon ti switch.

Analoji:Panse a priz la relè kòm yon aleka - kontwole drawbridge. Ou peze yon bouton (voye yon ti aktyèl), ak pon an (kontak relè) diminye, kite machin (aktyèl) travèse rivyè a (nan aparèy ou an).

Sockets relè tou bay pwoteksyon ak izolasyon. Yo ede anpeche sikui kout epi redwi entèferans elektwomayetik. Gen kèk sipò menm gen bouton tès oswa ki ap dirije endikatè yo montre lè relè a ap travay.

PIN konfigirasyon

Sipò relè vini nan konfigirasyon PIN diferan. Kalite ki pi komen pou débutan yo se 4-PIN ak 5-PIN sipò. Sa yo anjeneral travay ak SPST (sèl poto sèl voye jete) oswa SPDT (sèl poto doub jete) rle. Ou souvan wè sa yo nan twous elektwonik debutan.

4-PIN sipò itilize broch 85 ak 86 pou bobin a, ak broch 30 ak 87 pou chay la.

5-PIN sipò ajoute yon PIN siplemantè, 87a, ki ba ou tou de nòmalman louvri epi nòmalman fèmen kontak.

Ou dwe matche ak konfigirasyon PIN la nan priz la relè nan relè a ou itilize. Tcheke fich la oswa etikèt yo asire w ke broch yo liy moute. Sipè relè vini nan anpil estil, tankou lam, oktal, oswa Miniature, ak nimewo diferan nan broch. Chwazi priz la dwa asire yon anfòm anfòm ak operasyon serye.

Remak:Koulè - fil ki kode ak etikèt klè sou sipò relè fè enstalasyon pi fasil epi ede w evite erè fil elektrik.

Itilize

Aplikasyon pou chak jou

Sipè relè yo te itilize nan anpil kote. Ou jwenn yo nan kay la, nan machin, ak nan machin ti. Lè ou vire sou yon lanp, yon priz relè ta ka ede kontwole pouvwa a. Sipè relè yo tou andedan machin lave ak refrijerateur. Èkondisyone itilize yo tou. Aparèy sa yo bezwen chanje pouvwa fò san danje. Sipò relè fè travay sa a fasil.

Men kèk egzanp reyèl - lavi:

Ou vle kouri yon motè ak yon ti switch. Sokèt la relè pèmèt ou sèvi ak yon siyal fèb yo kòmanse motè a. Ou pa bezwen manyen vòltaj segondè.

Ou bati yon sistèm sekirite. Sokèt la relè ede ou konekte alam ak detèktè. Sa fè repare sistèm lan senp.

Ou ajoute nouvo limyè nan machin ou. Sokèt la relè kenbe fil pwòp. Ou ka chanje rle vit si yon repo limyè.

Ide:Sipò relè sispann fil elektrik. Ou ka chanje rle san zouti espesyal.

Sipò relè ede aparèy travay pi byen chak jou. Yo bay yon koneksyon fò ak fiks. Sa a sispann fil soti nan ap vini ki lach. Sokèt la aji tankou yon plak pwotèj. Li bese chans pou yo vin choke. Sipò relè yo fasil pou mete nan epi pran. Sa a ekonomize tan ak koupe desann sou depans reparasyon.

Benefis antretyen

Relè sipò fè fixing bagay sa yo pi vit ak pi fasil. Si yon relè kraze, ou pa bezwen koupe oswa unsolder fil. Ou jis rale soti relè a fin vye granmoun ak pouse nan yon nouvo. Sa a swap rapid vle di aparèy ou travay ankò byento.

Sipò relè kanpe devan chalè, dlo, ak pousyè. Ou ka konte sou yo nan machin oswa machin deyò. Pati difisil yo bati ak bloke kenbe fil sere. Yo rete nan plas menm si bagay yo souke.

Ou tcheke pwojè ou pou pwoblèm. Sipò relè ede ou wè rouye oswa fil ki lach vit.

Ou chanje rle byen vit. Sokèt la pèmèt ou fè sa san yo pa blese lòt pati.

Ou kenbe pwojè ou an sekirite. Kouvèti priz la pwoteje ou kont chòk.

Sipò relè ede ou santi ou kalm. Ou konnen aparèy ou yo ap travay byen. Ou ka ranje pwoblèm vit.

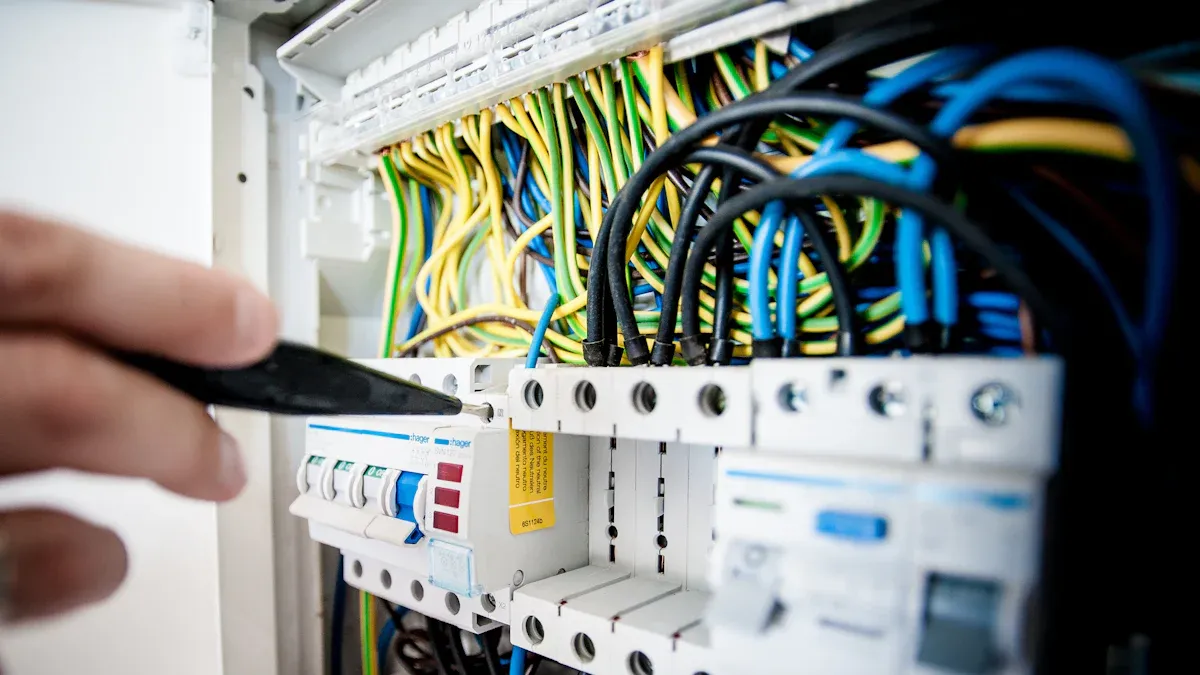

Sekirite ak enstalasyon

Konsèy sekirite

Ou ta dwe toujou panse sou sekirite ak rle. Fèmen pouvwa a anvan ou kòmanse nenpòt ki travay. Sèvi ak zouti ak izolasyon, tankou tournevis ak pens, yo rete an sekirite nan chòk. Mete gan ak linèt sekirite pou pwoteje men ou ak je ou. Swiv dyagram nan fil elektrik pou ou pa fè erè. Asire w ke se relè a ki te fèt byen pou li pa deplase. Tcheke chalè relè a souvan pou li pa twò cho. Pa kite relè a okipe plis pouvwa pase sa li ta dwe. Netwaye pousyè ak pousyè tè kenbe bagay sa yo k ap travay byen. Gade fil yo souvan yo sispann etensèl oswa dife. Teste relè a ak yon multimeter yo wè si li travay dwat. Sèvi ak endistriyèl - Relay klas pou travay difisil epi mete yo nan bwat ki an sekirite. Toujou swiv règleman yo ak estanda pou sekirite.

Ide:Fèmen tout ekipman anvan ou kòmanse mete nan relè a. Etap sa a fasil kenbe ou an sekirite nan chòk ak sikui kout.

Gen kèk pwoblèm sekirite komen yo se kontak echèk soti nan rouye, bobin boule soti nan vòltaj sa ki mal, ak vis ki lach. Ou ka sispann sa yo pa davwa relè a dwa, lè l sèvi avèk bon fil elektrik, ak kenbe tout bagay pwòp ak sere.

Chwazi sipò relè

Chwazi priz la dwa pou pwojè ou a. Asire w ke priz la adapte kalite relè ou a ak konfigirasyon PIN. Tcheke si priz la ka okipe vòltaj la ak aktyèl ou bezwen. Reflechi sou ki kote ou pral sèvi ak relè a. Si gen pousyè oswa dlo, chwazi yon priz ak yon Rating IP fò. Chwazi sipò yo te fè soti nan materyèl difisil ki pa souke ki lach. Koresponn ak kantite poto ak kontak nan relè ou. Chwazi yon style aliye ki travay pou konfigirasyon ou, tankou DIN Rail, Panel, oswa PCB mòn. Asire w ke priz la gen mak sekirite si ou itilize li nan machin oswa Kovèti pou medikal.

Remak:Sokèt la dwa kenbe vòltaj segondè lwen sikwi kontwòl, ki kenbe ou an sekirite.

Etap enstalasyon

Swiv etap sa yo pou mete nan yon priz relè:

Jwenn bobin ak kontak tèminal yo. Gade pou komen an (com), nòmalman louvri (pa gen okenn), epi nòmalman fèmen (NC) kontak.

Sèvi ak yon multimeter yo tcheke ki tèminal yo ki.

Asire w ke relè a pa mache anvan ou kòmanse fil elektrik.

Konekte sikwi kontwòl la nan tèminal yo bobin. Pozitif ale nan siyal la kontwòl, negatif nan tè.

Tache kous la chaj nan kontak yo relè. Sèvi ak COM plon an epi chwazi NON oswa NC jan sa nesesè.

Sèvi ak gwosè a fil dwat pou vòltaj ou ak aktyèl.

Sere tout koneksyon konsa pa gen anyen vini ki lach oswa bout pantalon.

Tcheke evalyasyon relè a pou asire ke li adapte travay ou.

Teste relè a ak yon multimeter yo wè si li fonksyone.

Netwaye epi tcheke priz la souvan yo sispann surchof oswa kontak move.

Ou pral bezwen strippers fil, tournevis, soulye sèrtir, lugs fil, ak yon multimeter. Zouti sa yo ede ou fè koneksyon ki an sekirite ak pwòp.

Callout:Sockets relè yo enpòtan nan sistèm are ijans. Si ou enstale yo dwat, ou menm ak ekipman ou rete an sekirite.

Sèvi ak sipò relè fè pwojè elektwonik ou pi an sekirite ak pi senp. Zouti sa yo kite ou kontwole aparèy fò ak siyal fèb. Sa a kenbe ou an sekirite nan elektrisite danjere.

Sipè relè ede sispann chòk elektrik ak fè fil elektrik fasil.

Ou ka evite pwoblèm pa davwa relè a dwa ak koneksyon netwayaj.

Gen gid, fowòm, ak aprantisaj sit ede ou aprann.

Chak pwojè anseye ou yon bagay nouvo. Fè sekirite, kontinye aprann, epi pran plezi ak elektwonik! 😊

FAQ

Ki objektif prensipal yon priz relè?

Yon priz relè pèmèt ou konekte yon relè nan sikwi ou byen vit. Ou pa bezwen soude. Ou ka swap rle fasil epi kenbe fil elektrik ou pwòp.

Èske ou ka itilize nenpòt ki relè ak nenpòt ki priz?

Non. Ou dwe matche ak Layout PIN Relè a ak gwosè nan priz la. Toujou tcheke fich la oswa etikèt anvan ou konekte yon relè.

Ki jan ou fè konnen si priz relè ou ap travay?

Ou ka teste priz la pa branche nan yon relè ak lè l sèvi avèk yon multimeter. Tcheke pou vòltaj nan broch yo kòrèk. Gen kèk sipò ki te dirije endikatè ki limyè moute lè relè a ap travay.

Poukisa ou ta dwe itilize yon priz relè olye pou yo soudaj dirèkteman?

Sipè relè fè reparasyon ak amelyorasyon senp. Ou ka retire oswa ranplase rle san yo pa koupe fil. Sa a ekonomize tan ak kenbe pwojè ou an sekirite.

Ki zouti ou bezwen enstale yon priz relè?

Ou ka bezwen tou sèrtir soulye pou lugs fil.
