Chwazi tan ki apwopriye relè a: ultim 2025 Seleksyon Gid

Pwen kle

Chwazi bon tan relè a ka sanble akablan yo. Ou fè fas a dè santèn de modèl. Fèy yo chaje ak tèm teknik. Menm pwofesyonèl sezonman lite ak pwosesis seleksyon sa a.

Yon relè tan se yon aparèy kontwòl ki ajoute yon reta tan prereglaj nan sikwi elektrik. Li senp nan konsèp. Sa a eleman di yon motè yo rete tann senk segonn anvan yo kòmanse. Li fè yon fanatik kouri pou dis minit apre are. Li kontwole limyè kap flache nan sekans.

Gid sa a koupe nan konpleksite sa a. Nou bay yon klè, etap - pa - etap fondasyon pou senplifye seleksyon. Ou ap deplase soti nan prensip debaz nan espesifikasyon detaye. Nou pral ede w jwenn yon relè vrèman serye, pa sèlman yon bon jan.

Poukisa chwazi bon zafè

Chwazi relè ki kòrèk la se fondamantal nan sistèm fyab ak sekirite. Li asire pwosesis rive nan bon lòd la. Li pwoteje ekipman chè soti nan domaj tankou kouran an. Li optimize itilizasyon enèji.

Yon relè mismatched vin tounen yon lyen fèb. Li lakòz defo tanzantan ak D 'koute chè. Ou ap depanse èdtan pwoblèm depanaj ki ta ka yo te evite.

Ki sa ou pral aprann

Prensip fondamantal ki jan tan rle opere.

Yon fondasyon 7-etap nan sistematik defini kondisyon egzak ou.

Ki jan yo entèprete espesifikasyon pi lwen pase fich la jije reyèl - pèfòmans nan lemonn.

Yon gid pratik pou balanse pri ak bon jan kalite pou reyalize pi ba pri total de de an komen.

Yon etid reyèl - Mondyal Ka k ap aplike prensip sa yo nan yon aplikasyon komen endistriyèl.

Konprann Fondamantal yo

Anvan ou chwazi eleman ki dwat, ou bezwen konesans solid nan sa li ye ak kijan li fonksyone. Fondasyon sa a ede ou konprann poukisa paramèt espesifik gen pwoblèm pita nan pwosesis la.

Fonksyon debaz la

Yon relè tan kontwole evènman ki baze sou tan. Panse de li kòm yon switch entelijan ak yon bati - nan kronomètr. Li resevwa yon siyal D '. Li tann pou yon tan Predetermined. Lè sa a, li ouvè oswa fèmen kontak sikwi.

Prensip la opere debaz yo

Chak fwa relè swiv twa etap senp. Premyèman, li vin yon siyal deklanche. Sa a se anjeneral aplike oswa retire vòltaj kontwòl. Dezyèmman, sikwi entèn distribisyon li yo kòmanse konte desann. Finalman, lè tan an mete, yon bobin entèn enèji oswa de - enèji. Sa fè kontak pwodiksyon yo chanje eta a.

Analog vs rle dijital

Relay tan tonbe nan de kategori prensipal: analòg ak dijital. Tou de reyalize menm objektif debaz la. Men, teknoloji entèn yo ak pèfòmans diferan anpil. Sa a afekte ki aplikasyon yo kostim pi byen.

Konprann diferans sa yo ede etwat rechèch ou an. Relay dijital ofri pi wo presizyon ak plis karakteristik. Relay analòg bay senp, gaya kontwòl pou mwens mande travay.

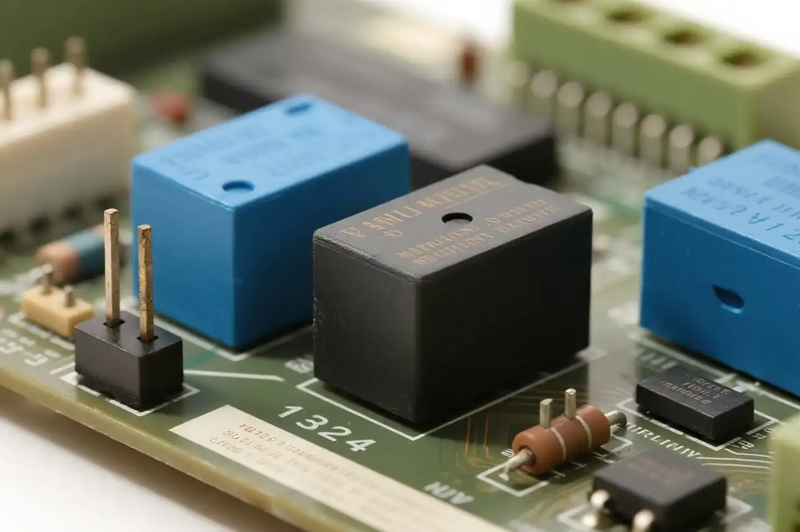

Fondasyon seleksyon 7 etap la

Sa a fondasyon estriktire se lis verifikasyon siksè ou. Travay nan sèt etap sa yo metodikman. Ou pral asire pa gen okenn paramèt kritik neglije. Sa a mennen ou dirèkteman nan yon relè ki parfe matche ak bezwen ou yo.

Etap 1: Defini fonksyon distribisyon

Fonksyon distribisyon an se kritè ki pi enpòtan ou. Li defini ki jan relè a reponn a siyal deklanche. Chwazi mal isit la ak sistèm ou a pa pral travay kòm gen entansyon. Lòt paramèt pa pral gen pwoblèm.

Anpil modèn rle dijital yo se "milti - fonksyon." Yo kite ou chwazi soti nan plizyè mòd. Men, ou toujou bezwen idantifye fonksyon prensipal la pou aplikasyon ou an.

Fonksyon distribisyon komen yo enkli:

Sou - reta (reta sou fè):Sa a se fonksyon ki pi komen. Apre vòltaj deklanche aplike, revèy la kòmanse. Kontak pwodiksyon chanje eta sèlman apre reta a pase. Yo Reyajiste imedyatman lè ou retire deklanche la.

Off - reta (reta sou repo):Lè vòltaj deklanche aplike, kontak pwodiksyon chanje eta imedyatman. Distribisyon kòmanse lè ou retire vòltaj deklanche. Kontak pwodiksyon retounen apre reta a. Sa a bezwen kontinyèl pouvwa relè.

Entèval sou:Lè vòltaj deklanche aplike, kontak pwodiksyon chanje eta imedyatman ak distribisyon kòmanse. Apre reta a pase, kontak retounen nan eta orijinal la, menm si deklanche la rete prezan.

Yon sèl - piki (sèl piki):Kontak pwodiksyon chanje eta le pli vit ke ou aplike deklanche la. Yo rete nan fason sa a pou reta nan tan mete. Deklanche a ka momantane. Pwodiksyon an toujou konplete sik konplè li yo.

Flasher (resikle revèy):Apre aplike deklanche la, pwodiksyon kontak sik sou yo ak sou nan entèval mete. Sa a ka simetrik (egal sou/sou fwa) oswa asimetri (endepandan sou/sou anviwònman).

Star - Delta:Fonksyon espesyalize sa a kòmanse twa - motè faz. Li bay yon reta kout pou "zetwal" konfigirasyon demaraj. Lè sa a, li chanje nan "Delta" pou operasyon nòmal, ak tan tranzisyon kout ant eta yo.

Etap 2: Detèmine ranje distribisyon

Ki reta dire ou bezwen? Chenn distribisyon obligatwa yo varye dramatikman. Ou ta ka bezwen milisgond pou segondè - machin vitès. Oswa anpil èdtan pou pwosesis long tankou tès anviwònman an.

Chwazi relè ki apwopriye a ki gen ranje alèz gen ladan pwen ou. Di ou bezwen yon reta 45-dezyèm. Yon relè ak 0.1s ranje 60s travay pi bon pase 1s a 30min ranje. Mete valè tou pre nan mitan yon seri anjeneral bay pi bon presizyon pase fini ekstrèm.

Etap 3: Espesifye vòltaj la

Relay tan gen de konsiderasyon vòltaj: vòltaj opere (vòltaj ekipman pou) ak vòltaj kontwòl. Nan rle pi senp, sa yo yo souvan menm bagay la tou.

Opere vòltaj pouvwa elektwonik entèn relè a. Vòltaj kontwòl se siyal la deklanche ki kòmanse distribisyon. Ou dwe matche ak sa a nan vòltaj sistèm kontwòl ou an. Sa a ta ka 24V DC, 24V AC, 120V AC, oswa 230V AC, nan mitan lòt moun.

Pou fleksibilite maksimòm, espesyalman nan sitiyasyon antretyen, konsidere milti - rle vòltaj. Modèl sa yo aksepte chenn lajè nan AC ak DC opinyon opinyon. Yo senplifye envantè epi asire ou gen bon pati ki disponib.

Etap 4: Evalye kontak pwodiksyon

Kontak pwodiksyon yo se "fen biznis la" relè a. Yo se switch la kontwole chaj ou. Mismatching pwodiksyon chaj se yon kòz prensipal nan echèk relè byen bonè.

Premyèman, detèmine konfigirasyon kontak obligatwa. SPDT (yon sèl poto doub jete) bay yon sèl tèminal komen, yon sèl nòmalman louvri (pa gen okenn) kontak, ak yon sèl nòmalman fèmen (NC) kontak. DPDT (doub poto doub jete) bay de endepandan SPDT kouche. Sa a pèmèt ou kontwole de sikwi separe ak yon sèl revèy.

Next, ak pi enpòtan, konsidere kalite chaj. Charj rezistans tankou eleman chofaj oswa anpoul enkandesan prezante senp trase aktyèl la. Charj endiktif tankou motè, solenoids, oswa anwoulman kontakteur kreye gwo demaraj kouran inrush. Yo menm tou yo kreye segondè - ark vòltaj lè sikwi louvri. Kontak relè yo dwe okipe abi sa a. Toujou tcheke fich pou evalyasyon chaj endiktif espesifik. Sa yo souvan pi ba anpil pase evalyasyon rezistans.

Finalman, asire kontak aktyèl ak evalyasyon vòltaj depase maksimòm chaj ou yo. Pou egzanp, kontak rated pou 10A nan 250V AC yo bezwen chanje yon 5A, 230V AC motè.

Etap 5: Konsidere aliye ak fòm

Kijan ou pral enstale fizikman relè a nan sistèm ou an? Sa a konsiderasyon pratik detèmine fòm relè a ak gwosè.

Pifò komen estil aliye yo se:

Din Rail Mount:Estanda nan panèl kontwòl endistriyèl. Relè a snaps sou 35mm tren DIN ansanm ak kasè sikwi, kontakteur, ak PLCs.

Panèl mòn:Ki fèt pou monte nan dekoupaj panèl devan. Mete kadran ak ekspozisyon rete vizib nan operatè yo.

Ploge - nan priz (oswa baz oktal):Relè a ploge nan yon baz pèmanan branche. Sa pèmèt ranplasman trè vit san yo pa manyen fil elektrik. Li minimize D '.

Etap 6: Evalye kondisyon anviwònman an

Yon relè tan ki fèt pou klima - biwo kontwole pa pral siviv nan segondè - Vibration, segondè - plant manje imidite. Ou dwe matche ak karakteristik relè anviwònman nan kote ki gen entansyon.

Kle paramèt fich yo gen ladan ranje tanperati opere, Rating imidite, ak rezistans chòk/Vibration. Pi laj chenn tanperati opere souvan endike pi wo - konpozan bon jan kalite ak plis konsepsyon gaya.

Etap 7: Tcheke pou sètifikasyon

Sètifikasyon ki soti nan kò yo rekonèt yo pa sèlman fòmalite. Yo garanti sekirite ak pèfòmans nan relè tan. Yo montre relè a te endepandamman teste ak satisfè estanda endistri strik.

Pou aplikasyon pou endistriyèl Nò Ameriken, gade pou UL 508 lis. Estanda ekipman kontwòl endistriyèl sa a asire sekirite faktori anviwònman an. Pou aplikasyon entènasyonal oswa ekipman Ewopeyen an, CE Mak ak IEC 60947 konfòmite yo esansyèl. Sètifikasyon sa yo verifye ke konsepsyon, materyèl, ak pèfòmans nan relè tan yo te teste kòmsadwa pou sekirite elektrik ak disponiblite.

Beyond fèy la espèk

Fichye di ou ki sa yon relè ta dwe fè. Ekspè konnen ki jan yo li ant liy yo. Yo detèmine kijan li pral aktyèlman fè nan reyèl - kondisyon mond sou tout lavi sèvis li yo. Seksyon sa a deplase pi lwen pase lis debaz nan bon jan kalite nuans ak evalyasyon fyab.

Presizyon vs repetabilite

Tèm sa yo souvan konfonn, men yo dekri aspè pèfòmans diferan. Konprann distenksyon an enpòtan lè ou chwazi relè tan ki apwopriye a pou bezwen ou yo.

Presizyon se ki jan fèmen reta aktyèl distribisyon se nan pòt la. Yon relè mete pou 10.0 segonn ki vwayaj nan 10.1 segonn gen 1% presizyon.

Repetabilite se ki jan toujou relè a reyalize reta a menm sou sik miltip. Sa relè menm ta ka vwayaj nan 10.1s, 10.11s, ak 10.09s. Sa montre gwo repetabilite, menm si presizyon absoli se yon ti kras koupe.

Pou pifò sekans endistriyèl, segondè repetabilite zafè byen lwen plis pase presizyon segondè. Li asire ki konsistan, previzib pwosesis sik apre sik. Segondè presizyon se kritik sèlman nan laboratwa oswa aplikasyon pou kalibrasyon.

Enpak faktè ekstèn

Pèfòmans relè bidjè ka flote siyifikativman lè kondisyon opere chanje. De enfliyans kle yo se tanperati ak vòltaj.

Drift tanperati a dekri kijan distribisyon chanjman kòm relè a chofe oswa refwadi desann. Byen - ki fèt rle gen koefisyan tanperati ki ba anpil. Distribisyon yo rete ki estab nan tout chenn tanperati opere. Modèl pi bon mache ka kouri pi vit lè cho ak pi dousman lè frèt. Sa a entwodui varyasyon pwosesis enprevizib.

Menm jan tou, fluctuations vòltaj kapab afekte distribisyon. Si ekipman pou vòltaj sache pandan segondè - evènman chaj, yo pral chanjman peryòd tan relè a? Segondè - Relè dijital bon jan kalite gen règleman entèn vòltaj asire estabilite distribisyon. Karakteristik sa a souvan manke nan pi senp desen analòg.

Entèpretasyon done validite

Fichye lis de evalyasyon validite: mekanik ak elektrik. Konprann diferans lan enpòtan anpil.

Mekanik validite se nimewo a nan operasyon k ap deplase pati yo relè a ka kenbe fèm ki pa gen okenn chaj elektrik sou kontak. Nimewo sa a se souvan trè wo, souvan dè dizèn de dè milyon de sik.

Lavi elektrik se nimewo a nan kontak operasyon ka kenbe pandan y ap chanje espesifye charj elektrik. Nimewo sa a toujou pi ba anpil. Li nan endikatè a vre nan relè lonjevite nan aplikasyon ou an. Pou egzanp, yon fich yo ta ka deklare "10 milyon operasyon mekanik" men sèlman "100,000 operasyon elektrik nan 8A chaj rezistans."

Ann aplike sa. Konsidere yon machin anbalaj monte bisiklèt yon eleman chofaj 100 fwa pou chak èdtan, 16 èdtan chak jou. Sa a se 1,600 sik pou chak jou, oswa prèske 600,000 sik chak ane. Yon relè rated pou 100,000 operasyon elektrik ta dwe yon chwa pòv yo. Li ta gen anpil chans echwe nan lespas de mwa. Yon relè plis gaya rated pou 1,000, 000+ operasyon elektrik ki nesesè.

Siy konstriksyon bon jan kalite

Lè ou kenbe yon relè, gen siy bon jan kalite byen mèb bati. Sa yo pale komèsan sou fyab espere.

Byen - te fè rle karakteristik tèminal ki make aklè. Vis yo ta dwe prizonye, ​​sa vle di yo pa tonbe soti lè demare. Yo souvan gen tèt konbinezon aksepte tou de Phillips ak tournevis flathead. Ti detay sa a ekonomize fristrasyon enstalasyon imans.

Lojman plastik ta dwe santi solid ak gaya, pa mens oswa frajil. Gade pou segondè - evalyasyon bon jan kalite flanm dife enprime sou lojman, tankou UL 94 V-0. Sa a se yon karakteristik kle sekirite kontwòl panèl.

Finalman, obsève detay. Dyagram fil elektrik ak enprime spesifikasyon sou ka a ta dwe sèk, klè, ak dirab. Si ou ka bwouye li ak gwo pous ou, kwen yo te gen anpil chans koupe yon lòt kote nan manifakti. Ajisteman manch oswa bouton ta dwe gen pozitif, santi manyen, pa ki lach oswa bouyi.

Pri a kont dilèm bon jan kalite

Li nan tante tou senpleman chwazi ki pi ba a - pwi tan relè reyinyon espesifikasyon debaz yo. Sepandan, apwòch sa a ka koute chè. Seksyon sa a bay yon fondasyon pou komès finansye entelijan - Offs. Konsantre sou valè ak pri total, pa sèlman premye pri acha.

Senaryo 1: Lè debaz se ase

Low - Pri, debaz rle analòg ka parfe akseptab nan sèten sitiyasyon. Sa yo se tipikman ki pa - aplikasyon kritik kote echèk ta dwe konvenyan olye ke katastwofik.

Egzanp yo gen ladan distribisyon senp pou pwojè plezi, kontwole ekleraj signalisation nan anviwònman ki estab andedan kay la, oswa trè ba - operasyon sik tankou ponp èdtan - Downs. Si presizyon distribisyon se pa kritik ak anviwònman operasyonèl se pwòp ak ki estab, yon relè chè se "bon ase."

Senaryo 2: Lè envesti

Pou pifò aplikasyon pou endistriyèl ak komèsyal, envesti nan segondè - modèl pèfòmans se desizyon finansye a plis bon konprann. Yon ti kras pi wo pri inisyal se fasil konpanse nan ranfòse fyab ak pèfòmans nan relè tan.

Envesti nan pi wo - rle klas pou pwosesis kritik kote D 'se chè, tankou liy asanble manifakti. Chwazi modèl gaya pou anviwònman piman bouk ak ekstrèm tanperati, Vibration, oswa imidite. Lè segondè presizyon ak repetabilite yo esansyèl pou bon jan kalite pwodwi oswa sekirite, segondè - pèfòmans dijital rle yo ki pa - negosyab.

Depans sa yo kache nan rle bon mache

Vrè pri yon eleman se pa pri fich li yo. Li nan pri total de de an komen (TCO), ki gen ladan tout depans ki asosye sou lavi eleman an.

Cheap relè TCO ka etonan segondè. Konsidere depans sa yo kache: Ogmantasyon enstalasyon ak komisyonin tan akòz anviwònman enpris, depanaj tan dyagnostik defo tanzantan, pwodiksyon D 'pri lè relè a echwe, ak ranplasman pati pri plis travay enstalasyon. Yon relè $ 20 ki lakòz yon sèl èdtan nan inprévu D 'sou yon liy $ 1,000/èdtan se aktyèlman yon relè trè chè.

Yon fondasyon valè pratik

Pou pran desizyon enfòme, konpare modèl potansyèl pa sèlman sou pri, men sou pwopozisyon an jeneral valè. Yon matris desizyon senp ka klarifye chwa.

Ka etid: panèl kontwòl ponp

Se pou nou aplike konesans sa a nan yon komen, reyèl - senaryo mond lan. Ka sa a etid mache nan pwosesis la te panse nan chwazi yon relè tan. Li sentèz fondasyon 7-etap nou yo ak pèfòmans ak konsiderasyon pri.

Aplikasyon an

Travay la ap desine yon panèl kontwòl pou yon estasyon ponp duplex. Pou anpeche gwo vòltaj soti nan aktyèl twòp inrush, de ponp yo pa dwe kòmanse ansanm. Ponp 1 ta dwe kòmanse imedyatman. Ponp 2 ta dwe kòmanse apre yon reta 5-dezyèm.

Aplike fondasyon an 7-etap

Nou pral sistematik defini kondisyon pou tan an relè kontwole ponp 2.

Fonksyon distribisyon:Nou bezwen reta apre yo fin siyal la kòmanse. Sa a se yon klasik sou - reta fonksyon.

Ranje distribisyon:Reta obligatwa se 5 segonn. Yon seri de 0.1 a 10 segonn oswa 0.1 a 60 segonn ta dwe ideyal pou anviwònman egzak.

Vòltaj:Lojik kontwòl panèl la sèvi ak 24V DC ekipman pou pouvwa. Se poutèt sa, relè a bezwen 24V operasyon DC ak deklanche.

Kontak pwodiksyon:Relè pwodiksyon pral dinamize ponp motè contactor bobin. Sa a bobin kontakteur se yon chaj endiktif desen apeprè 0.5A nan 24V DC. Yon sèl kontak SPDT rated pou omwen 2A endiktif nan 24V DC obligatwa.

Mounting:Relè a enstale nan yon panèl estanda kontwòl endistriyèl, se konsa 35mm DIN tren aliye se kòrèk.

Anviwònman:Panèl la sitiye andedan kay la nan yon chanm mekanik. Tanperati a ki estab (10-40 degre), ak Vibration se minim. Espesifikasyon estanda yo ase.

Sètifikasyon:Panèl la kontwòl se pou US enstalasyon komèsyal yo, ki fè UL 508 lis obligatwa.

Konpare modèl potansyèl yo

Baze sou kondisyon, nou gen de kandida prensipal:

Modèl A:Yon senp, sèl - fonksyon analòg sou - reta relè. Li satisfè tout kondisyon debaz (24v DC, DIN mòn, Rating kontak kòrèk). Pri: $ 30.

Modèl B:Yon milti - fonksyon tan relè dijital. Li ka mete sou - mòd reta. Li te tou karakteristik ekspozisyon dijital pou anviwònman tan, ak estati poul pou pouvwa ak eta pwodiksyon. Pri: $ 80.

Desizyon final la

Pandan ke Modèl A se pi bon mache ak teknikman satisfè kondisyon, nou pral chwazi Modèl B, Multi a - fonksyon relè dijital.

Jistifikasyon an bay manti nan pri total de de an komen. Pandan panèl komisyonin, mete 5.0 - dezyèm reta a sou ekspozisyon dijital Modèl B a se enstantane ak egzak. Mete modèl A enplike nan "tweaking" ti rele analòg li yo ak yon tournevis, tès distribisyon, ak re-ajiste. Sa a ta ka pran plizyè minit nan tan ki kalifye elektrisyen.

Anplis de sa, si pwoblèm rive pita, modèl Modèl B a poul imedyatman montre teknisyen si relè a gen pouvwa ak si se pwodiksyon li yo deklanche. Sa a ka vire yon 30 - minit travay depanaj nan yon 5 - ranje minit. Siplemantè $ 50 pri inisyal la fasilman jistifye pa ekonomi travay pandan enstalasyon ak antretyen nan lavni. Sa fè li plis solisyon pri-efikas ak serye alontèm.

Konklizyon: Fè chwa ou

Ou ap kounye a ekipe ak konesans ak fondasyon pou avanse pou pi pi lwen pase ipotèz. Pa konbine evalyasyon sistematik nan bezwen ou yo ak evalyasyon bon jan kalite ekspè, ou ka chwazi relè a tan ki apwopriye avèk konfyans.

Lis verifikasyon seleksyon ou an

Pou rezime pwosesis debaz la, toujou travay nan lis sa a:

Defini fonksyon distribisyon an.

Detèmine seri a distribisyon.

Espesifye vòltaj la opere.

Evalye kondisyon pou kontakte pwodiksyon (kalite chaj ak Rating).

Konsidere fizik la aliye ak faktè fòm.

Evalye kondisyon anviwònman yo.

Tcheke pou sètifikasyon ki nesesè yo ak estanda.

Sonje pèfòmans ak TCO

Gade pi lwen pase fichye debaz ak tags pri inisyal. Analize endikatè nan reyèl - pèfòmans mond nan tan relè tankou repetabilite, estabilite, ak validite elektrik. Toujou kalkile pri total de an komen, faktè nan depans potansyèl nan enstalasyon, depanaj, ak D '.

Refleksyon final

Yon relè tan se ti men kritik nan mond lan automatisation vas. Pa envesti tan fè chwa enfòme, ou pa jis achte yon pati. Ou ap envesti nan sekirite, efikasite, ak disponiblite nan tout sistèm ou an.
